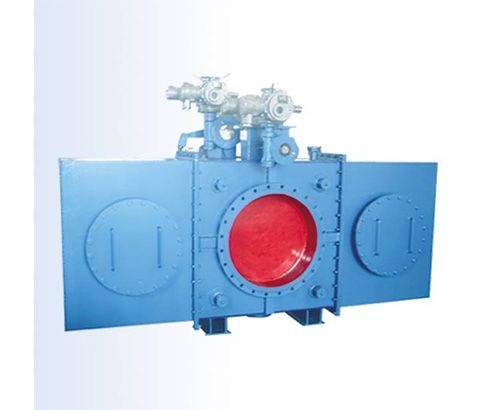

封闭式插板阀

封闭式插板阀

封闭式插板阀
产品型号:FF941X
产品规格:DN400-DN2800
公称压力:0.05-0.25MPa
适用温度:-20--200℃
适用介质:空气、加热炉煤气、高炉煤气、转炉煤气、、烟气等
封闭式插板阀产品说明:封闭式插板阀是一种大口径管道输送气体、特别是输送可燃气体的隔断用的封闭式插板阀,由主阀箱体和副阀箱体构成的阀箱及阀板、具有同步传动机构和具有空行程的顶开装置、利用离合器联接/分离横移驱动装置和横移机构的横移装置构成,横移机构安装在主阀箱体内、阀板上部中央,这种阀门,波纹补偿器在工作过程中受力均匀、故障率低、寿命长,阀板行走平稳、需驱动动力小,并且可在不影响管道正常通断的情况下检验阀门的可靠性
1.液动敞开式插板阀由阀体、阀板、伸缩节、固定套、弹簧复位缸夹紧机构(DN≤1200为丝杆夹紧机构)、液压马达、液压站、限位器等部件组成。关阀时,启动液压站驱动弹簧复位缸,密封副脱开,到位后,液压马达动作,驱动阀板行走由开到关,到位后,液压马达停止动作,弹簧复位缸卸油,夹紧机构自动夹紧到位,关阀结束。开阀则反之。
2.电动敞开式插板阀由阀体、阀板、伸缩节、固定套、电液推杆弹簧夹紧机构、行走电装、限位器等部件组成。关阀:电动推杆驱动弹簧夹紧机构,使密封副脱开,到位后,行走电装启动,驱动阀板行走由开到关,到位后,电动推杆反向运转,弹簧夹紧机构自动夹紧到位,关阀结束。开阀则反之。
封闭式插板阀由左阀体,中阀体,右阀体,,丝杆副,阀板,密封圈,杠杆,液压缸等零件,组成,并由底座,支撑机构构成风性结构体,橡胶密封圈镶嵌在阀上,具有耐高温,密封性能好,更换方便,使用寿命长行等特点。
封闭式插板阀可以单台远距离控制。亦可以多台联网远距离控制,非正常情况下还可以利用阀门本向身装置手动操作。
